Мобильные гидростанции

Предприятие «ОРИОН» изготавливает различные серийные гидростанции для мобильных машин. Компактные размеры гидростанций позволяют встраивать их в различное оборудование.

от
27 000,00 р.
с НДС

Получить консультацию

Оставьте свой номер, мы перезвоним через 10 минут

Применение мобильных гидростанций:


  • для привода гидроцилиндров подъема сходен автовозов и др. машин
  • для привода подъемников - автомобильных подъёмников, гидравлических ножничных подъёмников, подъёмных столов, подъёмников для инвалидов, уравнительных платформ (доклевеллеры), мобильных эстакад (рамп)
  • для привода малогабаритных прессов
  • для привода гидрозажимов, гидравлических домкратов, лебёдок
  • для комплектации складского и логистического оборудования

Структура условного обозначения

СГМ 180 2,2 4 ОРИОН
01 02 03 04 05
01. Станция гидравлическая мобильная СГ - Станция гидравлическая
СГМ - Станция гидравлическая мобильная
СГД - Станция гидравлическая с двигателем внутреннего сгорания
СГВЗ - Станция гидравлическая взрывозащищенная
02. Давление в системе Возможные значения: от 5 до 250 бар
03. Производительность станции. Возможные значения: от 1,5 до 8 л/мин
04. Полезный объем бака Возможные значения: от 3 до 30 литров
05. ОРИОН Производитель


СГМ 160-2-4 ОРИОН
Технические характеристики СГМ 160-2-4 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 160  Гидросхема СГМ 160-2-4 ОРИОН
Q Расход,  л/мин 2
Vбака Объем бака, л 4
V Напряжение тока, В 12
Mounting Расположение Вертикальное
N Мощность двигателя, кВт 0,75
Рабочий объем насоса, см3 0,75

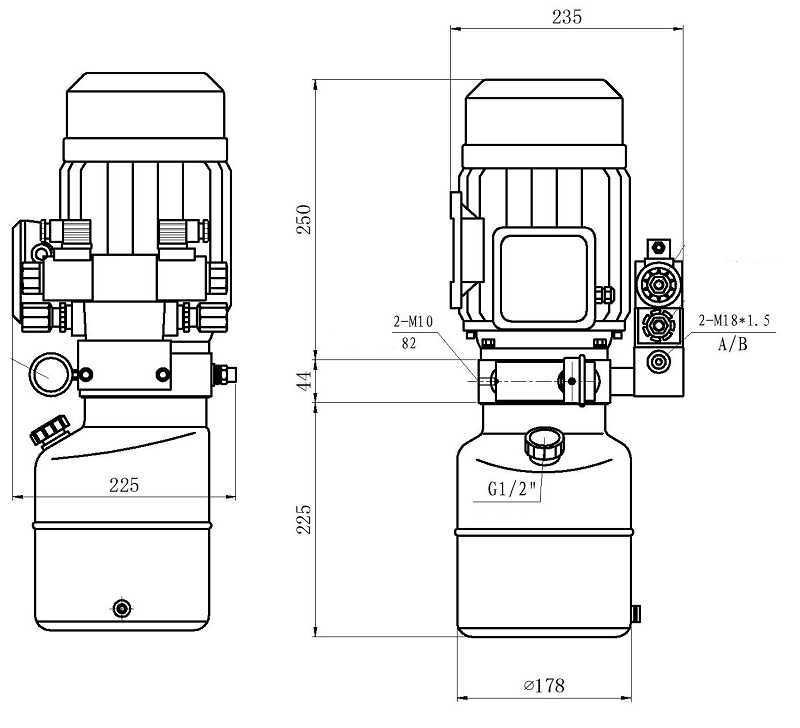

Габаритный чертёж СГМ 160-2-4 ОРИОН
Габаритный четреж СГМ 160-2-4 ОРИОН
СГМ 180-5-7 ОРИОН
Технические характеристики СГМ 180-5-7 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-5-7 ОРИОН
Q Расход,  л/мин 5
Vбака Объем бака, л 7
V Напряжение тока, В 12
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 1,6
Рабочий объем насоса, см3 2

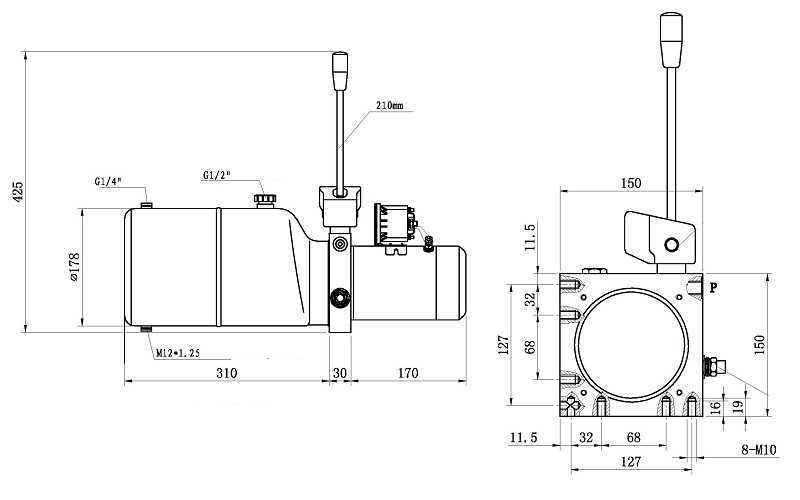

Габаритный чертёж СГМ 180-5-7 ОРИОН
Габаритный чертёж СГМ 180-5-7 ОРИОН
СГМ 180-3,7-8 ОРИОН
Технические характеристики СГМ 180-3,7-8 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-3,7-8 ОРИОН
Q Расход,  л/мин 3,7
Vбака Объем бака, л 8
V Напряжение тока, В 12
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 1,6
Рабочий объем насоса, см3 1,6

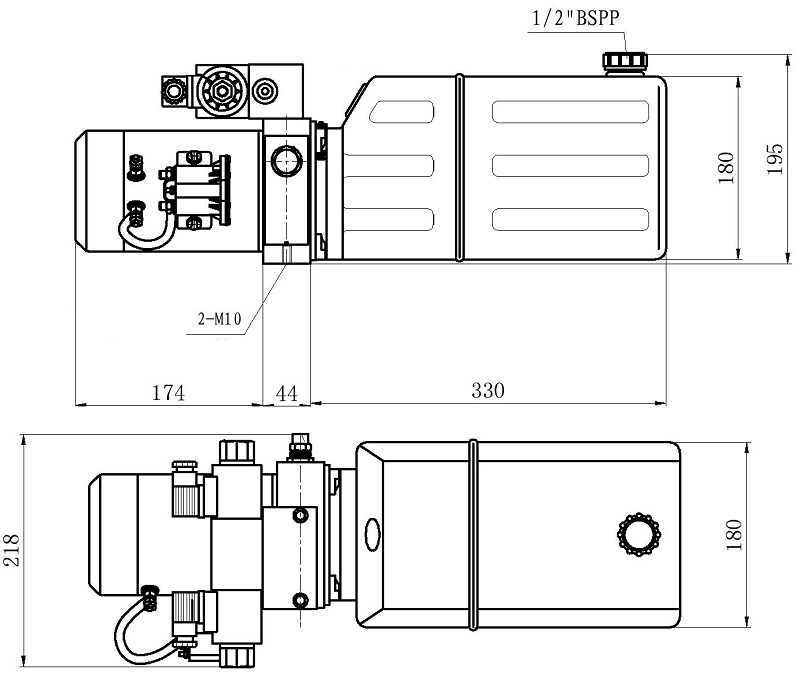

Габаритный чертёж СГМ 180-3,7-8 ОРИОН
Габаритный чертеж СГМ 180-3,7-8 ОРИОН
СГМ 180-6-9 ОРИОН
Технические характеристики СГМ 180-6-9 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-6-9 ОРИОН
Q Расход,  л/мин 6
Vбака Объем бака, л 9
V Напряжение тока, В 24
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 2,2
Рабочий объем насоса, см3 2,5

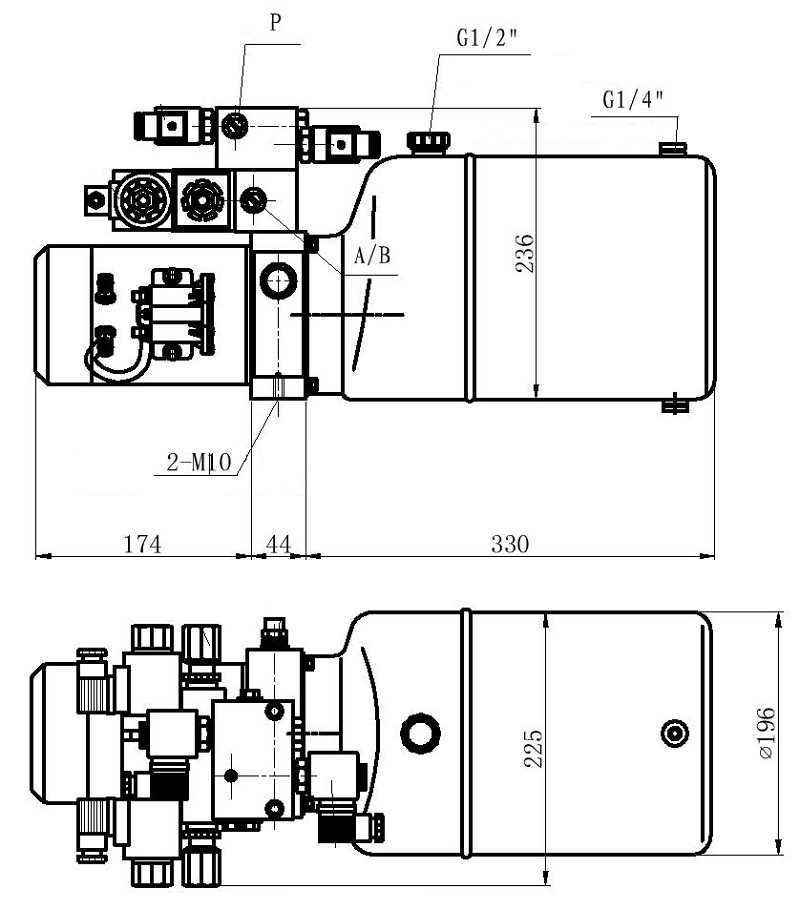

Габаритный чертёж СГМ 180-6-9 ОРИОН
Габаритный чертёж СГМ 180-6-9 ОРИОН
СГМ 200-1-3,5 ОРИОН
Технические характеристики СГМ 200-1-3,5 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 200 Гидросхема СГМ 200-1-3,5 ОРИОН
Q Расход,  л/мин 1
Vбака Объем бака, л 3,5
V Напряжение тока, В 24
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 0,8
Рабочий объем насоса, см3 0,5

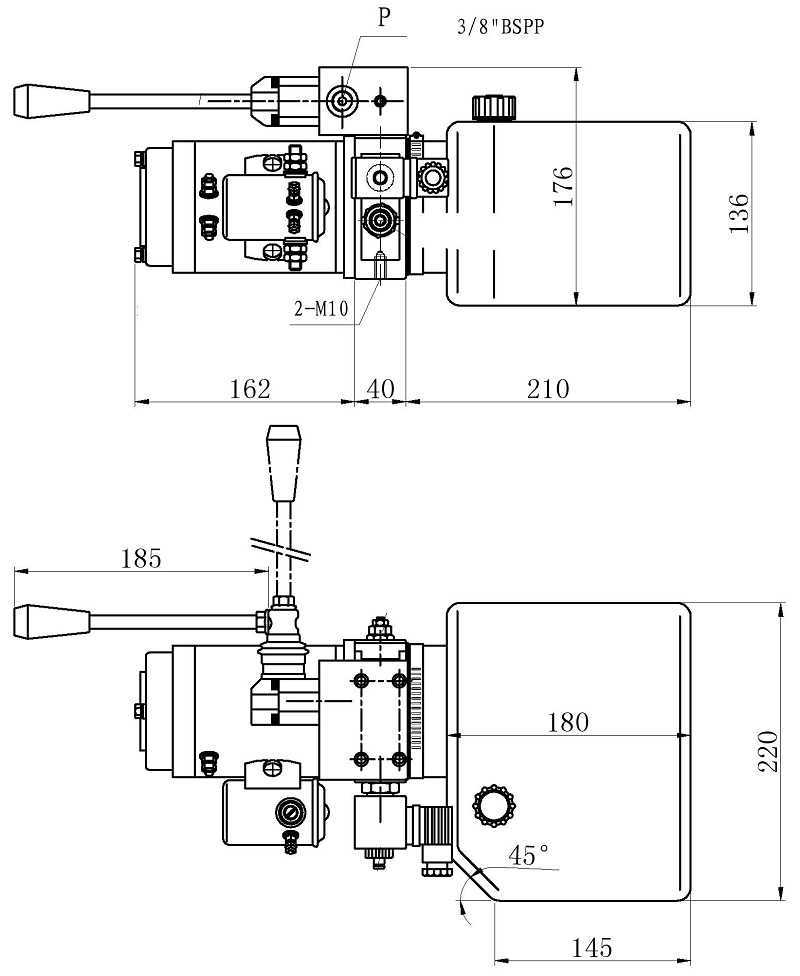

Габаритный чертёж СГМ 200-1-3,5 ОРИОН
Габаритный чертёж СГМ 200-1-3,5 ОРИОН
СГМ 250-1,7-2,5 ОРИОН
Технические характеристики СГМ 250-1,7-2,5 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 250 Гидросхема СГМ 250-1,7-2,5 ОРИОН
Q Расход,  л/мин 1,7
Vбака Объем бака, л 2,5
V Напряжение тока, В 12
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 0,8
Рабочий объем насоса, см3 0,5

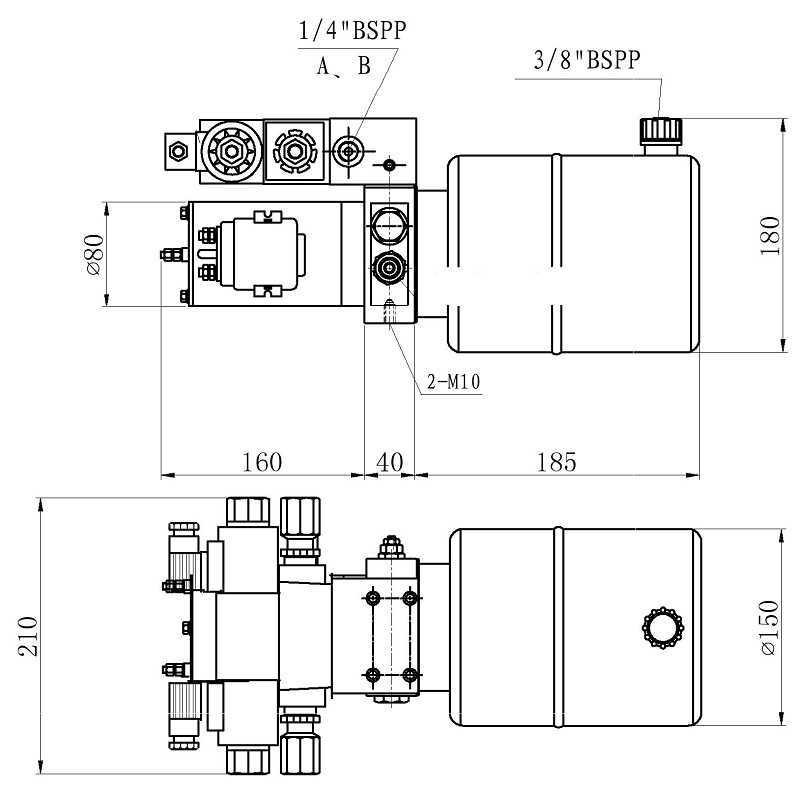

Габаритный чертёж СГМ 250-1,7-2,5 ОРИОН
Габаритный чертёж СГМ 250-1,7-2,5 ОРИОН
СГМ 250-3,7-7 ОРИОН
Технические характеристики СГМ 250-3,7-7 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 250 Гидросхема СГМ 250-3,7-7 ОРИОН
Q Расход,  л/мин 3,7
Vбака Объем бака, л 7
V Напряжение тока, В 12
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 1,6
Рабочий объем насоса, см3 1,6

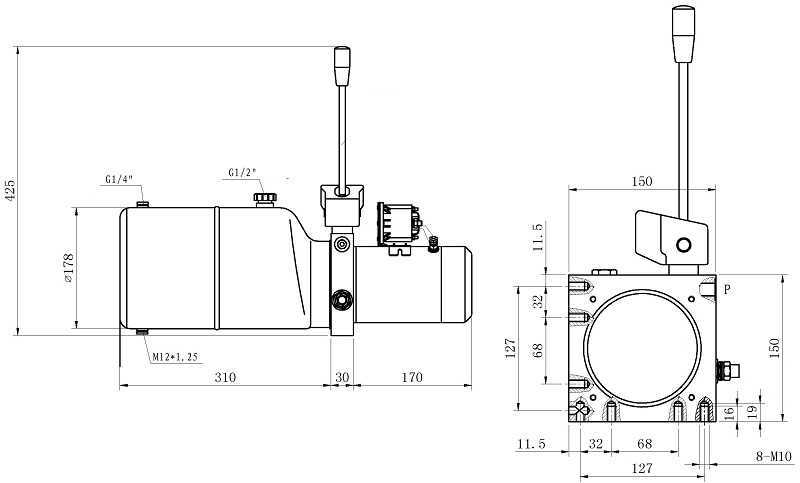

Габаритный чертёж СГМ 250-3,7-7 ОРИОН
Габаритный чертёж СГМ 250-3,7-7 ОРИОН
СГМ 220-2,6-8 ОРИОН - Минигидростанция для гидравлических бортовых лифтов
Технические характеристики СГМ 220-2,6-8 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 220 Гидросхема СГМ 220-2.6-8 ОРИОН
Q Расход,  л/мин 2,6
Vбака Объем бака, л 8
V Напряжение тока, В 24
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 2,0
Рабочий объем насоса, см3 2,1

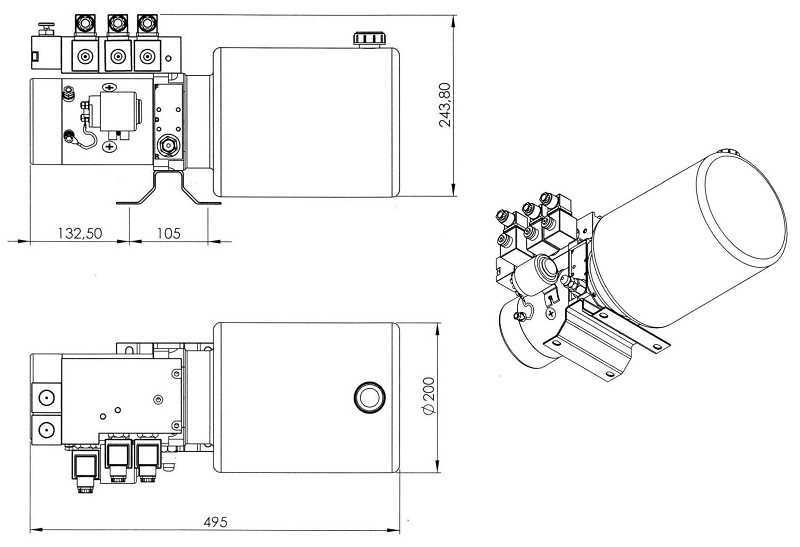

Габаритный чертёж СГМ 220-2,6-8 ОРИОН
Габаритный чертёж СГМ 220-2.6-8 ОРИОН
СГМ 120-2-4 ОРИОН
Технические характеристики СГМ 120-2-4 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 120  Гидросхема СГМ 160-2-4 ОРИОН
Q Расход,  л/мин 2
Vбака Объем бака, л 4
V Напряжение тока, В 380
Mounting Расположение Вертикальное
N Мощность двигателя, кВт 0,75
Рабочий объем насоса, см3 0,75

Габаритный чертёж СГМ 120-2-4 ОРИОН
Габаритный четреж СГМ 120-2-4 ОРИОН
СГМ 180-6,3-15 ОРИОН
Технические характеристики СГМ 180-6,3-15 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-6,3-15 ОРИОН
Q Расход,  л/мин 6,3
Vбака Объем бака, л 15
V Напряжение тока, В 380
Mounting Расположение Вертикальное
N Мощность двигателя, кВт 2,2
Рабочий объем насоса, см3 2,5

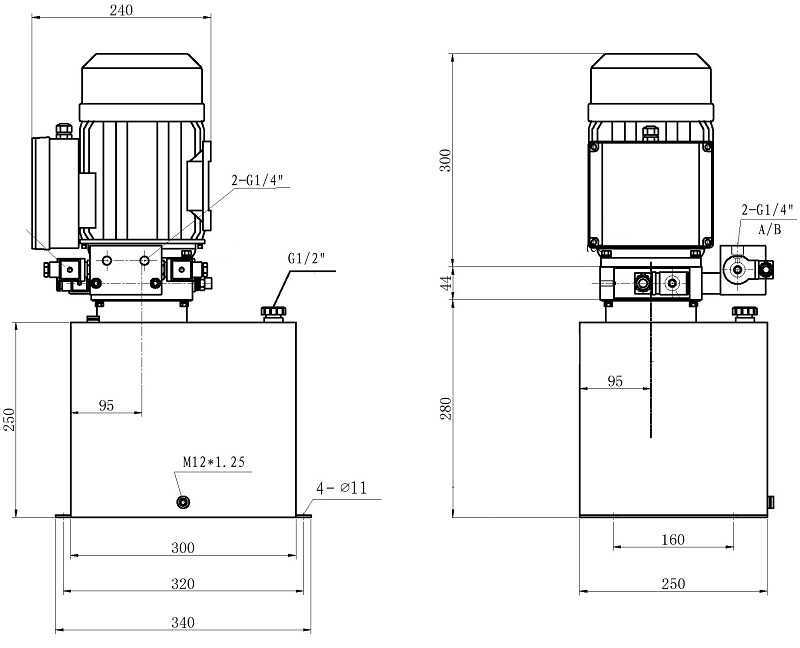

Габаритный чертёж СГМ 180-6,3-15 ОРИОН
Габаритный чертеж СГМ 180-6,3-15 ОРИОН
СГМ 180-6,3-11 ОРИОН
Технические характеристики СГМ 180-6,3-11 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-6,3-11 ОРИОН
Q Расход,  л/мин 6,3
Vбака Объем бака, л 11
V Напряжение тока, В 220
Mounting Расположение Вертикальное
N Мощность двигателя, кВт 2,2
Рабочий объем насоса, см3 2,5

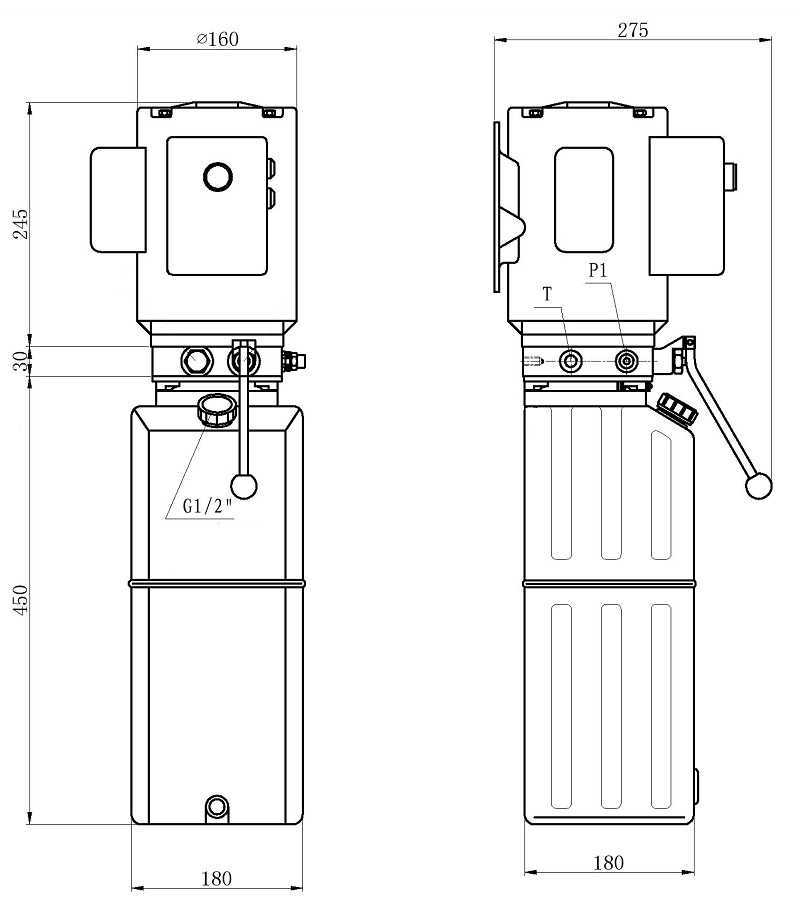

Габаритный чертёж СГМ 180-6,3-11 ОРИОН
Габаритный чертёж СГМ 180-6,3-11 ОРИОН
СГМ 180-2,2-6 ОРИОН - Минигидростанция для гидравлического подъемника
Технические характеристики СГМ 180-2,2-6 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 180 Гидросхема СГМ 180-2,2-6 ОРИОН - МИНИГИДРОСТАНЦИЯ ДЛЯ ГИДРАВЛИЧЕСКОГО ПОДЪЕМНИКА
Q Расход,  л/мин 2,2
Vбака Объем бака, л 6
V Напряжение тока, В 380
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 1,1
Рабочий объем насоса, см3 1,8

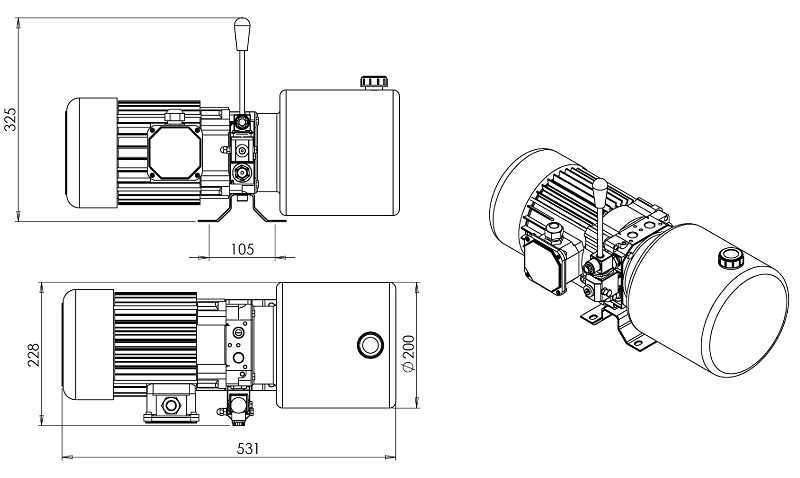

Габаритный чертёж СГМ 180-2,2-6 ОРИОН
Габаритный чертёж СГМ 180-2,2-6 ОРИОН - МИНИГИДРОСТАНЦИЯ ДЛЯ ГИДРАВЛИЧЕСКОГО ПОДЪЕМНИКА
СГМ 135-2,6-4 ОРИОН - Минигидростанция для самовыравнивающейся платформы dock leveler
Технические характеристики СГМ 135-2,6-4 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 135 Гидросхема СГМ 135-2.6-4 ОРИОН
Q Расход,  л/мин 2,6
Vбака Объем бака, л 4
V Напряжение тока, В 380
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 0,75
Рабочий объем насоса, см3 2,1

Габаритный чертёж СГМ 135-2,6-4 ОРИОН
Габаритный чертёж СГМ 135-2.6-4 ОРИОН
СГМ 220-2,2-6 ОРИОН - Минигидростанция для ножничного подъемника
Технические характеристики СГМ 220-2,2-6 ОРИОН

Обозначение Параметр Значение Гидросхема
Pmax Максимальное давление, бар 220 Гидросхема СГМ 220-2,2-6 ОРИОН
Q Расход,  л/мин 2,2
Vбака Объем бака, л 6
V Напряжение тока, В 380
Mounting Расположение Горизонтальное
N Мощность двигателя, кВт 1,1
Рабочий объем насоса, см3 1,8

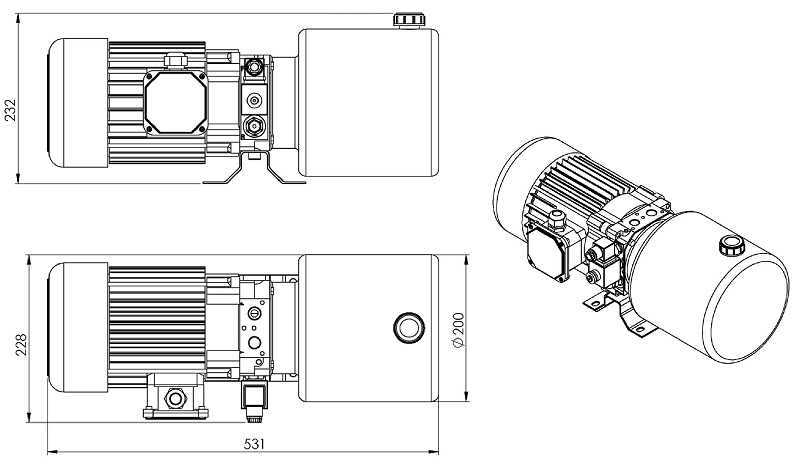

Габаритный чертёж СГМ 220-2,2-6 ОРИОН
Габаритный чертёж СГМ 220-2,2-6 ОРИОН
Декларация о соответствии
Вы можете проверить подлинность декларации о соответствии в реестре Федеральной службы по аккредитации по ссылке

Декларация о соответствии

Базовые элементы гидростанции


Наименование Производитель
1 Бак гидравлический Италия, Россия
2 Шестеренный насос Италия
3 Электродвигатель  Италия, Россия
4 Рама с креплениями Италия
5 Предохранительный клапан, обратный клапан Италия
6 Всасывающий фильтр Италия
7 Гидрораспределитель э/м или ручной Италия, Швейцария
8 Сливной кран Италия

Производство гидростанций

Производство мобильных гидростанций, изготовление мобильных гидростанции


Дополнительно возможно изготовление мобильной гидростанции для работы в различных условиях:

  • во взрывоопасных средах
  • повышенной пыльности

Цена гидростанции, стоимость гидростанции, продажа гидростанции, прайс на гидростанцию


Мы не уступаем в качестве импортным аналогам, при этом цена и сроки изготовления для наших клиентов оптимальны — в зависимости от сложности изготовление не более 30 календарных дней. Расходные комплектующие и запчасти поддерживаются у нас на складе — Вам не придётся искать замену сломавшейся детали, тратя на это время и силы, а главное — не будет простоя оборудования.
Цены на мини гидростанции зависят от технического задания заказчика.

Изготовление гидростанций на заказ


Наши специалисты помогут подобрать для Вас необходимое гидравлическое или нефтепромысловое оборудование согласно потребностям Вашего производства.

Свяжитесь с нами для дальнейшего обсуждения технического задания. Для этого Вам необходимо воспользоваться любым удобным способом:

  • позвонить нам по номеру 8 (3412) 65‑57‑30, 8 (3412) 65‑58‑30

  • отправить заявку по электронной почте info@orion-18.ru

  • по факсу: 8 (3412) 65‑53‑40

  • воспользоваться кнопкой "ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ", заполнить необходимые поля и мы Вам сами перезвоним.
