Гидростанции (гидравлические насосные станции)

Наши гидростанции зарекомендовали себя как высококачественный и надёжный продукт в таких отраслях как машиностроение, нефтегазовая промышленность, деревообработка и во многих других.

от
12 500,00 р.
с НДС

В наличии

Оставьте свой номер. Мы перезвоним вам в течение 10 минут

Доставка

Мы доставляем оборудование по Москве и в любой регион Российской Федерации, а также в страны СНГ. Компания ОРИОН является участником ВЭД и поставляет производимую продукцию в такие страны как Казахстан, Таджикистан, Киргизия, Абхазия, Армения и др.

Применение:

  • машиностроение
  • нефтегазовая промышленность
  • деревообработка и во многих других


Для оптимизации сроков выполнения заказа на изготовление гидростанций мы постоянно поддерживаем склад необходимых комплектующих и запасных частей.

Структура условного обозначения

СГ 200 70 320 ОРИОН
01 02 03 04 05
01. Станция гидравлическая СГ - Станция гидравлическая
СГМ - Станция гидравлическая мобильная
СГД - Станция гидравлическая с двигателем внутреннего сгорания
СГВЗ - Станция гидравлическая взрывозащищенная
02. Давление в системе Возможные значения: от 5 до 700 бар
03. Производительность станции Возможные значения: от 1,5 до 125 л/мин
04. Полезный объем бака Возможные значения: от 10 до 600 литров
05. ОРИОН Производитель

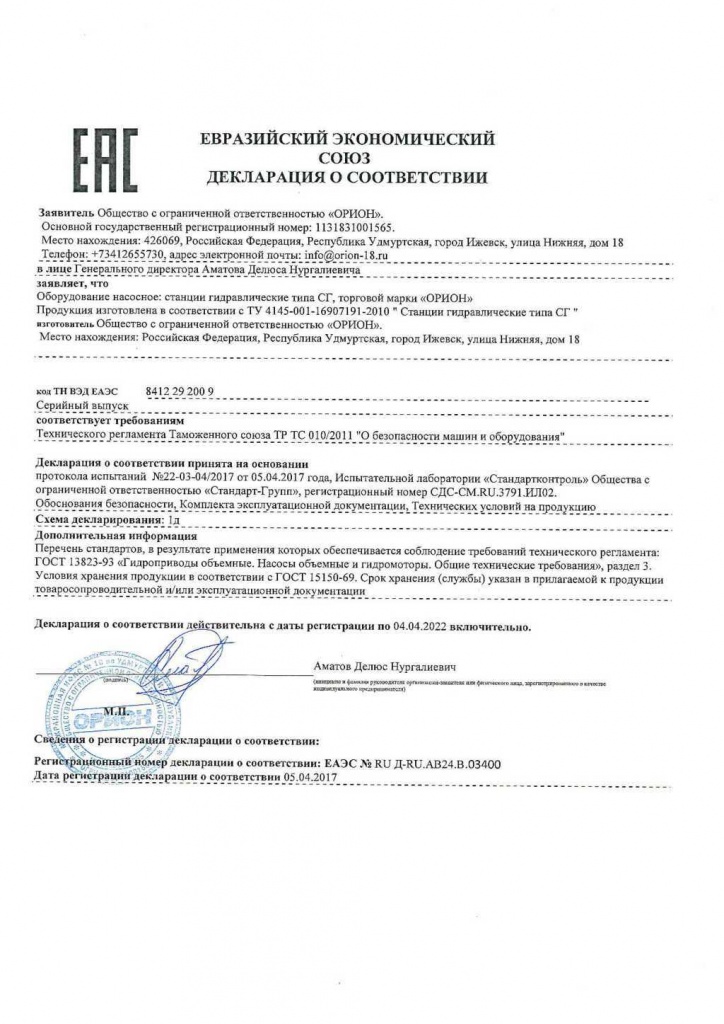

Декларация о соответствии

Ознакомиться с декларацией Вы можете здесь.

Проверить подлинность декларации о соответствии на сайте РосАкредитации можно, перейдя по ссылке.

Комплектация

Базовые элементы гидростанции

Наименование Производитель
1 Бак гидравлический Россия, ОРИОН
2 Шестеренный насос Италия
3 Электродвигатель асинхронный серии АИР Россия
4 Гидропанель в сборе (гидрораспределитель, монтажная плита, предохранительный клапан) Россия, ОРИОН
5 Муфта соединения двигателя и насоса Италия
6 Фланец под установку электродвигателя Италия
7 Заливная горловина с воздушным фильтром Италия
8 Визуальный индикатор уровня масла Италия
9 Фильтр сливной с визуальным индикатором загрязнённости Италия
10 Всасывающий фильтр Италия
11 Манометр с запорным краном Швейцария
12 Сливной кран Италия

Дополнительные элементы гидростанции

Наименование Производитель
1 Воздушно-масляный или водно-масляный теплообменник Италия, Россия, ОРИОН
2 Фильтр напорный Италия
3 Сдвоенный насос (тандем) Италия
4 Вариант с насосом другого вида Италия
5 Шкаф управления Россия, ОРИОН
6 Электронагревательный элемент Россия

Типовые гидравлические схемы гидростанций

Гидравлическая схема без распределителей

 Гидравлическая=

Гидравлическая схема с одним гидрораспределителем

Гидравлическая схема с одним распределителем.jpg


Гидравлическая схема с двумя гидрораспределителями

Гидравлическая схема с двумя распределителями.jpg
Обозначение Расшифровка
М Двигатель
МН Манометр
ВМ Вентиль манометра
Б Бак гидравлический
КС Кран сливной
КО Клапан обратный
КП Клапан предохранительный
Н Насос
Ф1 Всасывающий фильтр
Ф2 Сливной фильтр с визуальным индикатором и перепускным клапаном
ФЗ Заливная горловина с сапуном
У Уровнемер визуальный
Т Сливная (возвратная) линия
Р Напорная линия
А, Б Рабочие линии
ГЗ Гидрозамок
ГР1 Гидрораспределитель 1
ГР2 Гидрораспределитель 2
ГРЗ Гидрораспределитель разгрузки

Габаритные размеры гидростанций ОРИОН

       Бак, л

Размеры бака,
мм

СГ ОРИОН с габаритными размерами

V

A

B

C

10

 400

 290

 255

15

400

310

290

30

460

420

370

60

580

460

450

100

630

510

530

150

750

675

550

250

870

745

620

300

1000

670

700



Мощность
  двигателя, кВт

N

Высота
 двигателя, мм

D

0,55

242

0,75

242

1,1

248

1,5

272

2,2

303

3

308

4

328

5,5

360

7,5

435

11

435

15

520

18,5

575

Производство гидростанций

Мы проектируем и изготавливаем гидростанции любой сложности согласно техническому заданию заказчика:

  • гидростанции высокого давления,
  • мини гидростанции,
  • гидростанции для прессов,
  • гидростанции для мобильной техники,
  • взрывозащищенные гидростанции,
  • и многие другие.

Максимальные параметры на изготовление гидростанции:

  • давление в системе до 400 МПа (4000 бар)
  • производительность до 125 л/мин.

Гарантия на изготавливаемые гидростанции и гидроцилиндры — 12 месяцев, при выполнении нормативных условий эксплуатации.

Каждая гидростанция обязательно укомплектовывается сертификатом соответствия и паспортом.
В паспорте содержится следующая информация:

  • подробно описан способ подключения гидростанции,
  • гидравлическая схема,
  • электрическая схема шкафа управления при наличии,
  • габаритные чертежи,
  • основные технические характеристики,
  • состав комплектующих.

Стоимость гидростанции

Мы не уступаем в качестве импортным аналогам, при этом цена и сроки изготовления для наших клиентов оптимальны — в зависимости от сложности изготовление не более 30 календарных дней. Расходные комплектующие и запчасти поддерживаются у нас на складе — Вам не придётся искать замену сломавшейся детали, тратя на это время и силы, а главное — не будет простоя оборудования.
Цены на гидростанции (маслостации) зависят от технического задания заказчика. Наши менеджеры быстро и оперативно помогут Вам выбрать гидростанцию и со ориентируют по цене.
Звоните по указанному номеру, чтобы узнать цену или купить гидростанцию.


Изготовление гидростанций на заказ


Наши специалисты помогут подобрать для Вас необходимое гидравлическое или нефтепромысловое оборудование согласно потребностям Вашего производства.

Опросный лист для заказа гидростанции

Для заказа модели под ваши размеры и требования, вы можете отправить техническое задание вашей гидростанции или заполнить форму ниже. Если вы отправляете техническое задание, то опросный лист можно не заполнять.


Свяжитесь с нами для дальнейшего обсуждения технического задания. Для этого Вам необходимо воспользоваться любым удобным способом:

  • позвонить нам по номеру 8 (3412) 65‑57‑30, 8 (3412) 65‑58‑30

  • отправить заявку по электронной почте info@orion-18.ru

  • по факсу: 8 (3412) 65‑53‑40

  • воспользоваться кнопкой "ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ", заполнить необходимые поля и мы Вам сами перезвоним.
