Гидростанция для подъемника

Предприятие ОРИОН производит гидростанции для подъёмников, которые поднимают грузы на заданную высоту с минимальными затратами энергии и времени за счет создания оптимального давления внутри системы, которое приводит в движение гидравлический механизм подъемника.

от
36 000,00 р.
с НДС

Обратный звонок

Оставьте свой номер, мы перезвоним через 10 минут

Применение:


  • ножничный гидравлический подъёмник,

  • автомобильный подъёмник (в том числе, двухстоечный),

  • также применяется в буровом, строительном и железнодорожном оборудовании, для перемещения крупногабаритных и тяжелых объектов.

Структура условного обозначения
Комплектация
Описание
Типовые гидравлические схемы гидростанций

Структура условного обозначения

СГ 200 70 320 ОРИОН
01 02 03 04 05
01. Станция гидравлическая СГ - Станция гидравлическая
СГМ - Станция гидравлическая мобильная
СГД - Станция гидравлическая с двигателем внутреннего сгорания
СГВЗ - Станция гидравлическая взрывозащищенная
02. Давление в системе. Возможные значения: от 5 до 700 бар
03. Производительность станции. Возможные значения: от 1,5 до 125 л/мин
04. Полезный объем бака Возможные значения: от 10 до 600 литров
05. ОРИОН Производитель


Декларация о соответствии
Вы можете проверить подлинность декларации о соответствии в реестре Федеральной службы по аккредитации по ссылке Декларация о соответствии
Габаритные размеры гидростанций ОРИОН
 Бак  - V, л  Размеры бака,
мм
Мощность двигателя
 -  N, кВт
Высота
 двигателя,  мм
A B C D
 10    400   290   255  0,55 242
15 400 310 290 0,75 242
30 460 420 370 1,1 248
60 580 460 450 1,5 272
100 630 510 530 2,2 303
150 750 675 550 3 308
250 870 745 620 4 328
300 1000 670 700 5,5 360
7,5 435
11 435
15 520
18,5 575

СГ ОРИОН с габаритными размерами

Комплектация

Базовые элементы гидростанции

Наименование Производитель
1 Бак гидравлический Россия, ОРИОН
2 Шестеренный насос Италия
3 Электродвигатель асинхронный серии АИР Россия
4 Гидропанель в сборе (гидрораспределитель, монтажная плита, предохранительный клапан) Россия, ОРИОН
5 Муфта соединения двигателя и насоса Италия
6 Фланец под установку электродвигателя Италия
7 Заливная горловина с воздушным фильтром Италия
8 Визуальный индикатор уровня масла Италия
9 Фильтр сливной с визуальным индикатором загрязнённости Италия
10 Всасывающий фильтр Италия
11 Манометр с запорным краном Швейцария
12 Сливной кран Италия

Дополнительные элементы гидростанции

Наименование Производитель
1 Воздушно-масляный или водно-масляный теплообменник Италия, Россия, ОРИОН
2 Фильтр напорный Италия
3 Сдвоенный насос (тандем) Италия
4 Вариант с насосом другого вида Италия
5 Шкаф управления Россия, ОРИОН
6 Электронагревательный элемент Россия

Описание

Изготовление гидростанций, производство гидростанций


Мы проектируем и изготавливаем гидростанции любой сложности согласно техническому заданию заказчика:

  • гидростанции высокого давления,
  • мини гидростанции,
  • гидростанции для прессов,
  • гидростанции для мобильной техники,
  • взрывозащищенные гидростанции,
  • и многие другие.

Максимальные параметры на изготовление гидростанции:

  • давление в системе до 400 МПа (4000 бар)
  • производительность до 125 л/мин.

Гарантия на изготавливаемые гидростанции и гидроцилиндры — 12 месяцев, при выполнении нормативных условий эксплуатации.

Каждая гидростанция обязательно укомплектовывается сертификатом соответствия и паспортом.
В паспорте содержится следующая информация:

  • подробно описан способ подключения гидростанции,
  • гидравлическая схема,
  • электрическая схема шкафа управления при наличии,
  • габаритные чертежи,
  • основные технические характеристики,
  • состав комплектующих.

Преимущества:


  • Высокая производительность

  • Простота в использовании

  • Недорогое обслуживание

  • Мобильность

  • Безопасность

  • Возможность работы с разной испытательной средой (вода, масло)

  • Возможность взрывозащищенного исполнения

  • Электрическое управление

Цена гидростанции, стоимость гидростанции, продажа гидростанции, прайс на гидростанцию


Мы не уступаем в качестве импортным аналогам, при этом цена и сроки изготовления для наших клиентов оптимальны — в зависимости от сложности изготовление не более 30 календарных дней. Расходные комплектующие и запчасти поддерживаются у нас на складе — Вам не придётся искать замену сломавшейся детали, тратя на это время и силы, а главное — не будет простоя оборудования.
Цены на гидростанции (маслостации) зависят от технического задания заказчика. Наши менеджеры быстро и оперативно помогут Вам выбрать гидростанцию и со ориентируют по цене.
Звоните по указанному номеру, чтобы узнать цену или купить гидростанцию.

Купить гидростанцию


Наши специалисты помогут подобрать для Вас гидростанцию (маслостанцию) согласно Вашим требованиям и предпочтениям. Для этого Вам необходимо заполнить опросный лист и отправить нам его по почте info@orion-18.ru или по факсу: 8(3412) 655-340
Также Вы можете воспользоваться кнопкой "Заказать звонок", заполнить необходимые поля и мы с Вами свяжемся для дальнейшего обсуждения технического задания.

Типовые гидравлические схемы гидростанций

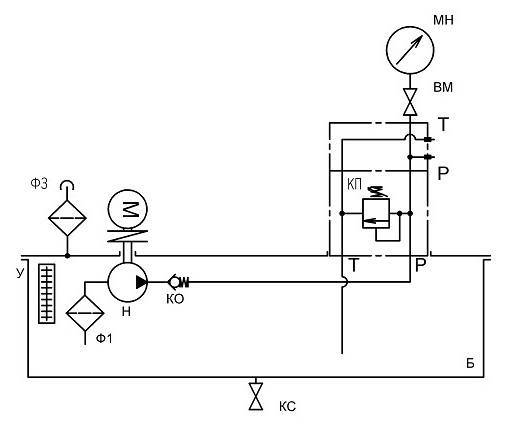

Гидравлическая схема без распределителей
Гидравлическая схема без распределителей
Гидравлическая схема с одним гидрораспределителем
Гидравлическая схема с одним распределителем
Гидравлическая схема с двумя гидрораспределителями
Гидравлическая схема с двумя распределителями
Обозначение Расшифровка
М Двигатель
МН Манометр
ВМ Вентиль манометра
Б Бак гидравлический
КС Кран сливной
КО Клапан обратный
КП Клапан предохранительный
Н Насос
Ф1 Всасывающий фильтр
Ф2 Сливной фильтр с визуальным
индикатором и перепускным
клапаном
ФЗ Заливная горловина с сапуном
У Уровнемер визуальный
Т Сливная (возвратная) линия
Р Напорная линия
А, Б Рабочие линии
ГЗ Гидрозамок
ГР1 Гидрораспределитель1
ГР2 Гидрораспределитель2
ГРЗ Гидрораспределитель разгрузки
